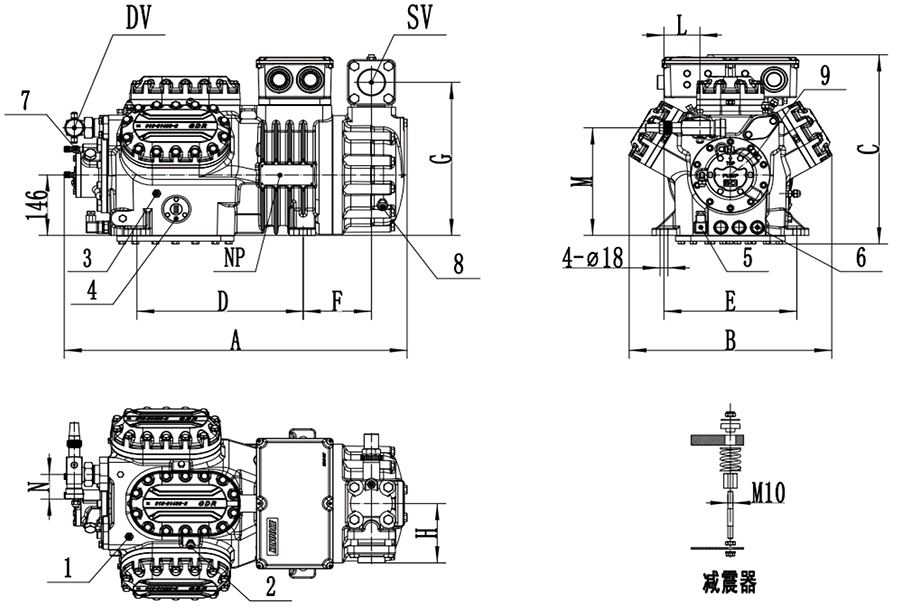

型号 | 长 × 宽 × 高 | 安装尺寸 | 吸气阀 | 排气阀 | 吸气阀 | 排气阀 | 净重 | |||||||||
A | B | C | D | E | F | G | H | L | M | N | SV | DV | ||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |||
VKDL6H-25S | 765 | 465 | 456 | 382 | 305 | 139 | 369 | 143 | 82 .5 | 260 | 58 | 54 2¹/8 | 35 1³/8 | 217 | ||
VKDL6H-35H | 788 | 465 | 456 | 382 | 305 | 160 | 369 | 143 | 82 .5 | 260 | 58 | 54 2¹/8 | 35 1³/8 | 226 | ||
VKDL6G-30S | 765 | 465 | 456 | 382 | 305 | 139 | 369 | 143 | 82 .5 | 260 | 58 | 54 2¹/8 | 35 1³/8 | 219 | ||
VKDL6G-40H | 765 | 465 | 456 | 382 | 305 | 160 | 369 | 143 | 82 .5 | 260 | 58 | 54 2¹/8 | 35 1³/8 | 231 | ||
VKDL6F-40S | 788 | 465 | 460 | 382 | 305 | 160 | 369 | 143 | 113 | 373 | 112 | 54 2¹/8 | 42 15/8 | 232 | ||
VKDL6F-50H | 788 | 465 | 460 | 382 | 305 | 160 | 369 | 143 | 113 | 373 | 112 | 54 2¹/8 | 42 15/8 | 234 | ||
1 | 高压接口 | Rc 1/8 -28 |
2 | 低压接口 | Rc 1/8 -28 |
3 | 注油塞 | Rc 1/4 -19 |
4 | 视油镜 | M6* 16 |
5 | 曲轴箱加热器 | Rc 3/8 -19 |
6 | 放油塞 | M26×1 .5 |
7 | 油压开关接口 | Rc 1/8 -28 |
8 | 回油口 | Rc 1/4 -19 |
9 | 电子油压开关接口 | M20×1 .5 |

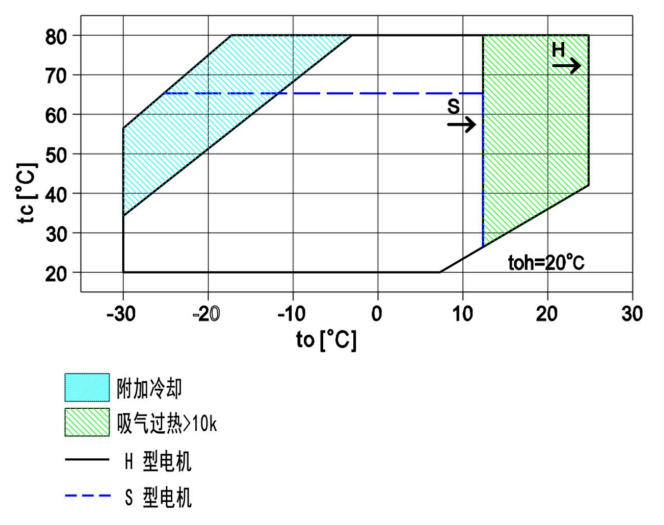

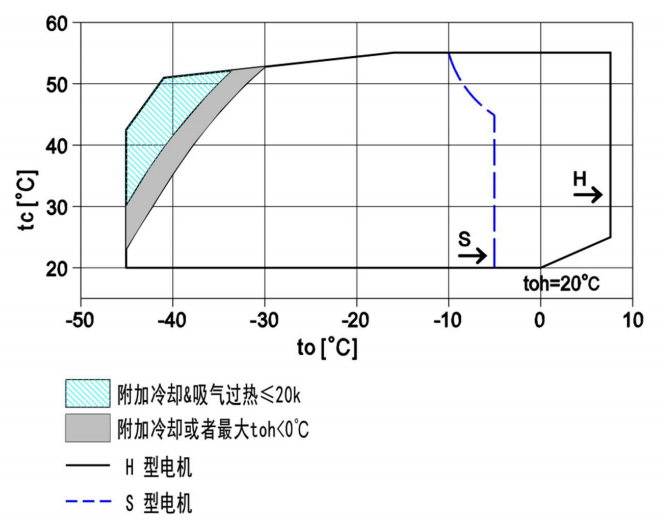

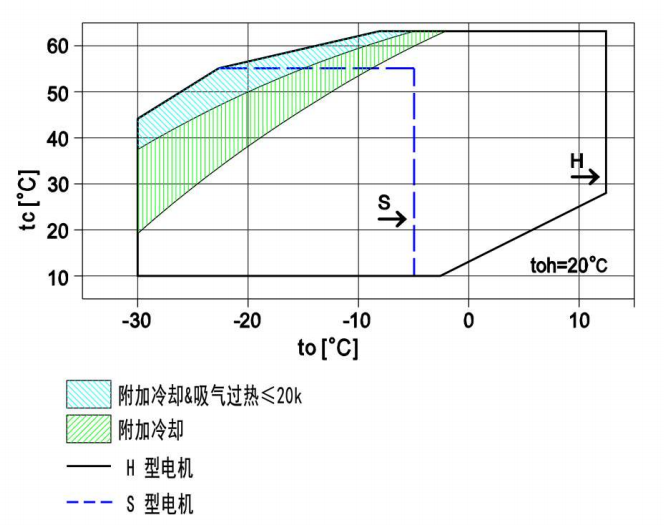

| R404a R507a VKZS4V-6S.. VKDL6F-50H | R22 VKXS4A-3S.. VKDL6F-50H | R134a VKXS4A-3S.. VKDL6F-50H |
 |  |  |
