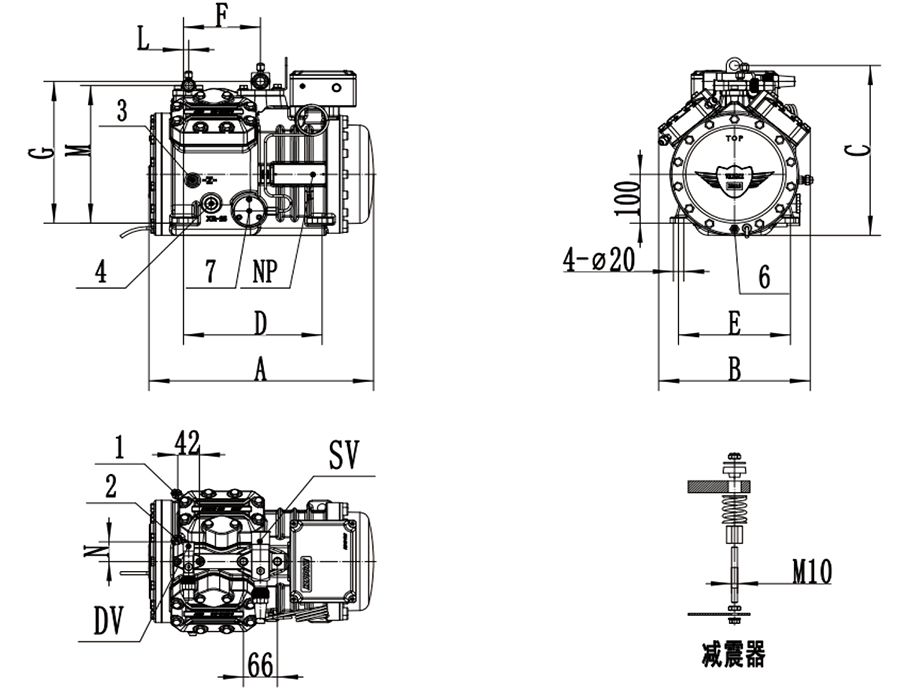

型号 | 长 × 宽 × 高 | 安装尺寸 | 吸气阀 | 排气阀 | 吸气阀 | 排气阀 | 净重 | |||||||||
A | B | C | D | E | F | G | H | L | M | N | SV | DV | ||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |||
VKXS4A-3S | 437 | 296 | 364 | 270 | 218 | 150 | 290 | 61 | 10 | 282 | 40 | 22 7/8 | 16 5/8 | 71 | ||
VKXS4A-5H | 437 | 296 | 364 | 270 | 218 | 150 | 290 | 61 | 10 | 282 | 40 | 22 7/8 | 16 5/8 | 74 | ||
VKXS4B-4S | 437 | 296 | 364 | 270 | 218 | 150 | 290 | 61 | 10 | 282 | 40 | 28 1 ¹/8 | 16 5/8 | 71 | ||
VKXS4B-6H | 437 | 296 | 364 | 270 | 218 | 150 | 290 | 61 | 10 | 28 | 40 | 28 1 ¹/8 | 16 5/8 | 76 | ||
VKXS4C-5S | 437 | 296 | 364 | 270 | 218 | 150 | 290 | 61 | 10 | 282 | 40 | 28 1 ¹/8 | 22 7/8 | 76 | ||
VKXS4C-7H | 448 | 296 | 364 | 270 | 218 | 150 | 290 | 61 | 10 | 282 | 40 | 28 1 ¹/8 | 22 7/8 | 78 | ||
VKXS4D-6S | 448 | 296 | 364 | 270 | 218 | 150 | 290 | 61 | 10 | 282 | 40 | 28 1 ¹/8 | 22 7/8 | 80 | ||
VKXS4D-9H | 448 | 296 | 364 | 270 | 218 | 150 | 290 | 61 | 10 | 282 | 40 | 28 1 ¹/8 | 22 7/8 | 81 | ||
1 | 高压接口 | RC 1/8 -28 |
2 | 低压接口 | RC 1/8-28 |
3 | 注油塞（ 回油口） | RC 1/4 -19 |
4 | 视油镜 | 1¹/8 -18UN |
5 | 曲轴箱加热器 | φ 11 |
6 | 放油塞 | M10*30 |
7 | 电子油位控制器 | M6*30 |

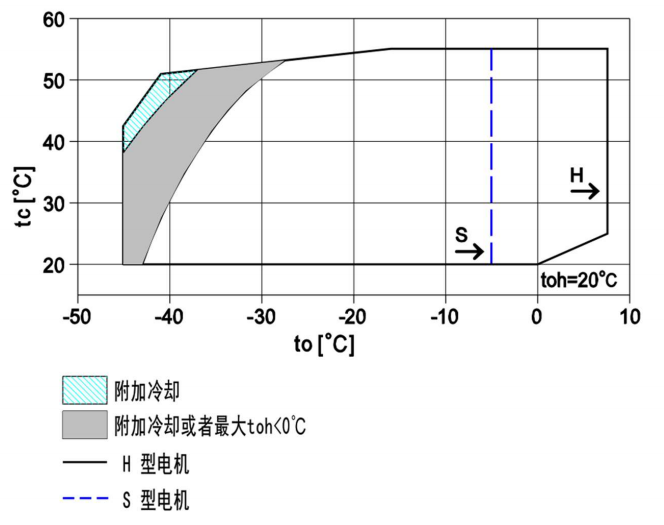

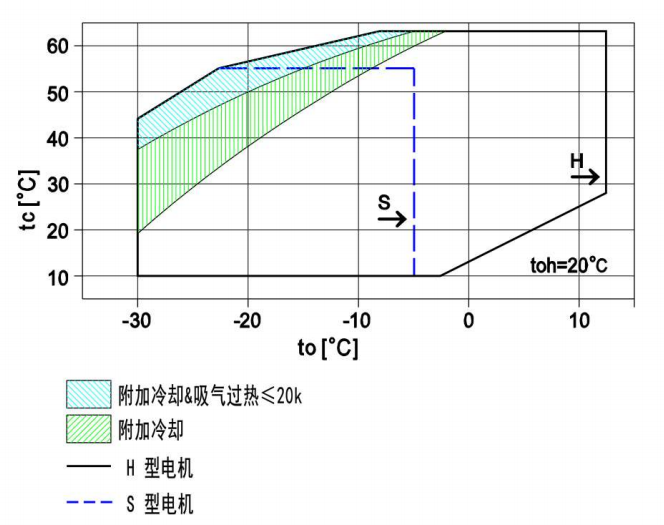

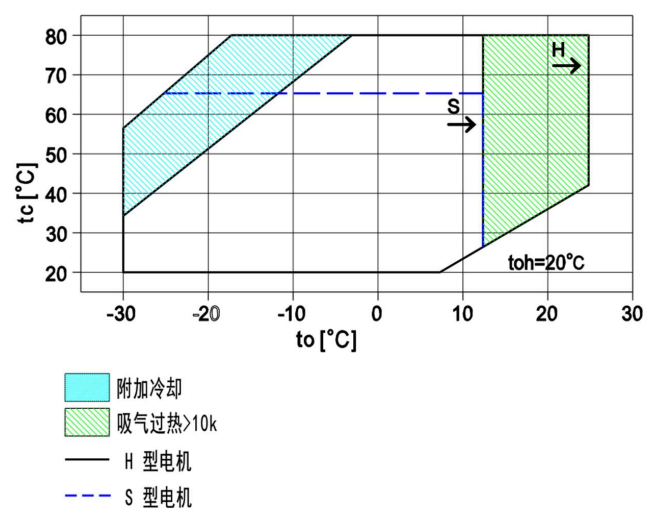

| R404a R507a VKXS4A-3S.. VKXS4D-9H | R22 VKXS4A-3S.. VKDL6F-50H | R134a VKXS4A-3S.. VKDL6F-50H |
 |  |  |
