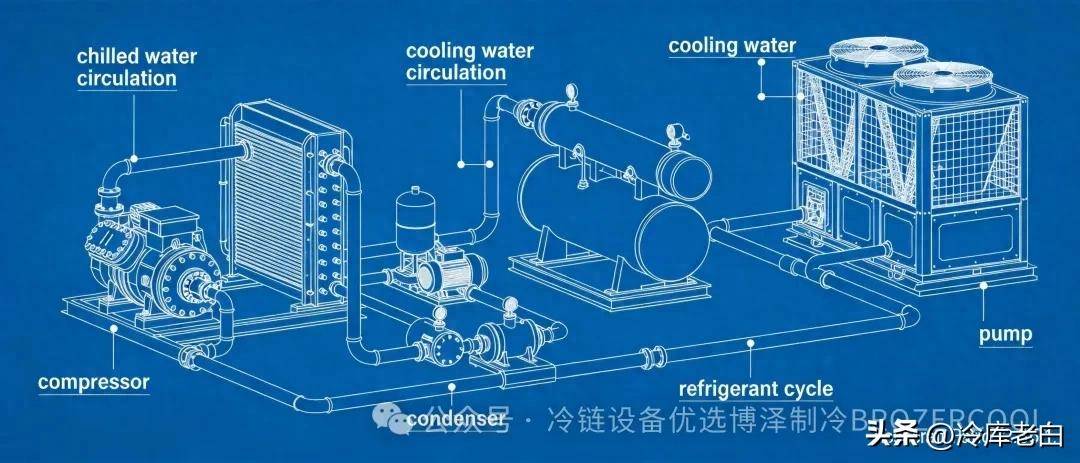

3分钟搞懂中央空调：一张图读懂三大循环
附系统关键组件功能表 + 运行检查清单
中央空调作为大型建筑的核心暖通设备，其运行原理看似复杂，实则围绕三大核心循环展开。本文通过系统化的图解与流程梳理，帮助技术人员快速掌握中央空调的完整工作闭环。

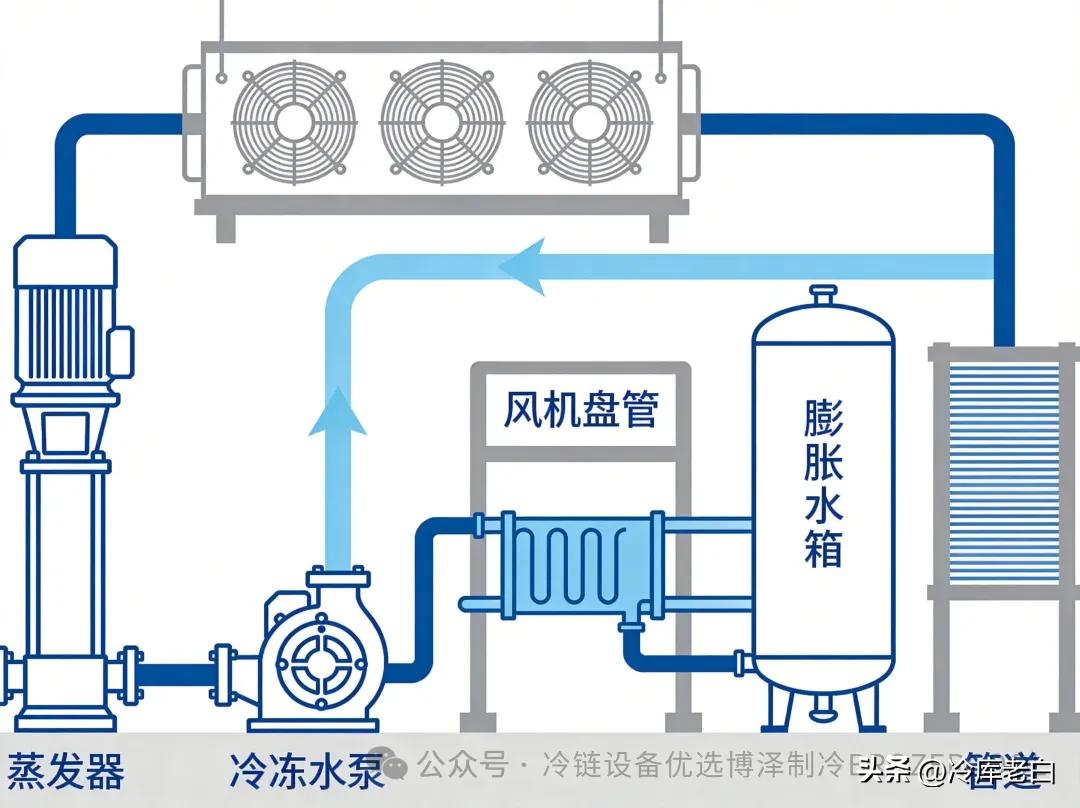

一、冷冻水循环：冷量输送的"主动脉"
冷冻水循环是直接为室内供冷的输送通道，其核心任务是将主机蒸发器产生的低温冷量传递至各个房间，实现室内热量的有效移除。
1蒸发器出水端 — 低温冷冻水（7℃）产生
↓
2冷冻泵加压 — 水压提升，驱动流动
↓
3冷冻水管道输送 — 低温水送至各房间风机盘管
↓
4室内热交换 — 空气被冷却，送入室内（供冷）
↓
5回水管道 — 冷冻水吸收热量，温度升至12℃
↓
6蒸发器回水端 — 冷冻水重新冷却，循环往复
7℃
供水温度
12℃
回水温度
5℃
供回水温差

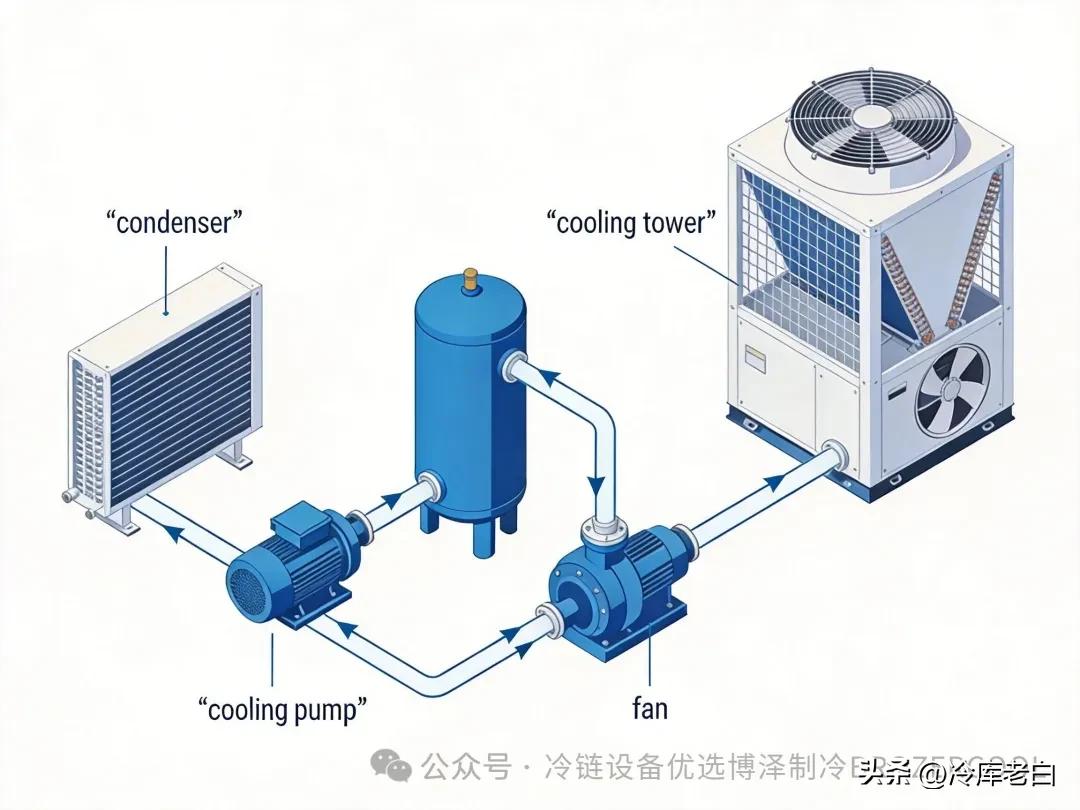

二、冷却水循环：热量排放的"散热通道"
冷却水循环承担着将室内热量最终排放至大气的核心任务，与冷冻水循环形成联动闭环，确保制冷循环的持续稳定运行。
1冷凝器放热 — 制冷剂释放热量给冷却水
↓
2冷却泵加压 — 水压提升，驱动流动
↓
3冷却水管道 — 高温冷却水（37℃）输送至冷却塔
↓
4冷却水塔 — 与大气强制热交换，降温
↓
5回水管道 — 冷却水温度降至32℃
↓
6冷凝器回水端 — 冷却水重新吸热，循环往复
37℃
进水温度
32℃
出水温度
5℃
温差控制

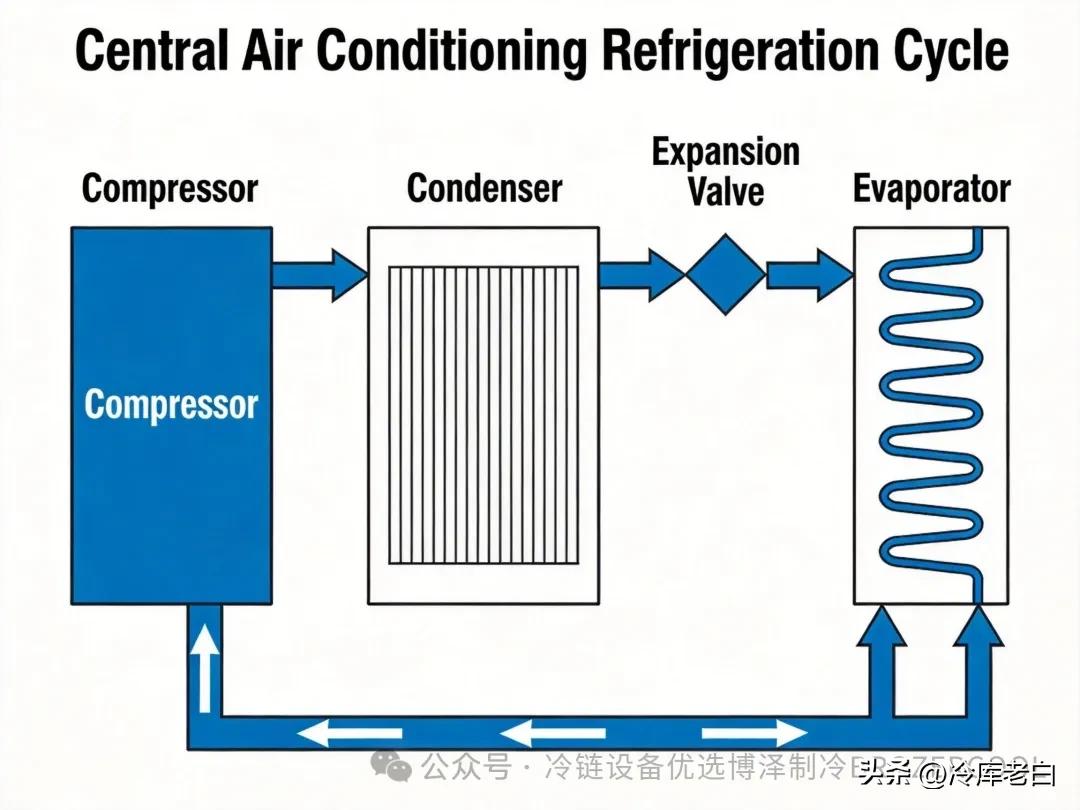

三、主机制冷循环：热量搬运的"核心引擎"
主机制冷循环是整个系统的能量中枢，通过制冷剂的状态变化实现热量从低温侧向高温侧的搬运。
1压缩机 — 低压气体→高压气体（功耗做功）
↓
2冷凝器 — 高压气体→高压液体（释放热能给冷却水）
↓
3节流装置 — 高压液体→低压气液混合物（降压）
↓
4蒸发器 — 低温液体→低压气体（吸热冷却冷冻水）
↓
5回到压缩机 — 完成循环
核心原理： 逆卡诺循环——利用压缩机做功，使制冷剂在蒸发器中气化吸热（冷却冷冻水），在冷凝器中冷凝放热（加热冷却水）。
四、系统关键组件功能速查表
五、中央空调运行检查清单
每日巡检项目
关键参数监控
每周维护项目
季度保养项目
结语
中央空调系统的三大循环——冷冻水循环、冷却水循环、主机制冷循环——共同构成了完整的热量搬运闭环。理解这一工作原理，是进行系统调试、故障诊断和节能优化的基础。
在实际运维中，建议建立完善的巡检制度，关注温度、压力、流量等关键参数的实时变化，及时发现并处理异常，确保系统高效、稳定运行。
作者：Jason Bai
