冷库现场尺寸测量方法详解

作者：Jason Bai

做冷库这么多年，我发现一个扎心的事实：大多数项目翻车，不是在制冷技术上，而是在基础的测量环节。

冷库建设可不是随便找个地方就能开工的。尺寸测量这步要是没弄对，后续的定制设计、材料采购、安装施工都可能跟着出问题。比如库房空间偏小，设备放不下；或者预留空间过大，造成资源浪费。说实话，尺寸测量是冷库项目的基础，直接影响施工效率和质量。

今天就把冷库现场尺寸测量的方法一次性讲清楚，建议收藏备用。

一、测量前必须搞清楚的3个问题

在拿起卷尺之前，先问自己三个问题：

1. 冷库具体用途是什么？

冷藏、冷冻还是深冷？不同温度需求直接影响保温层厚度和设备选型。

2. 需要安装哪些设备？

货架、制冷机组、输送线还是其他？设备清单决定了预留空间的多少。

3. 是否有特殊限制？

门的高度限制、地面承重能力、周边热源情况等。

这些问题搞清楚了，测量才能有的放矢。

二、冷库测量到底要测哪些维度？

很多人以为测量就是量个长宽高，其实远没那么简单。完整的测量需要覆盖以下几个维度：

1. 长、宽、高

这是基础的测量，直接决定冷库的整体空间。但要注意：

• 不能只量墙面距离，还要考虑梁下空间

• 柱子占位必须单独标注

• 测量墙体实际厚度，而非表面距离

2. 地面承重

冷库设备通常很重，尤其是制冷机组和货架。地面能否承受这些重量，直接影响设计方案。测量时要了解地面的材质和承载能力。

3. 门窗位置

冷库门和观察窗的位置必须提前规划，避免后期设备安装时发生冲突。特别是大型冷库，可能需要多扇门，测量时要预留好通道空间。

4. 管线预留空间

冷库内部需要布设电线、水管、冷媒管等，这些管线需要预留足够的安装空间。测量时要考虑线路走向和拐弯半径。

三、常用测量工具清单

测量工具选对了，数据准确性才有保障：

| 工具 | 适用场景 | 注意事项 |

|------|---------|---------|

| 卷尺 | 测量长度和宽度 | 避免拉伸或弯曲 |

| 激光测距仪 | 测量高度和复杂空间 | 精度更高 |

| 水平仪 | 确保地面墙面平整 | 避免设备安装倾斜 |

| 标记工具 | 粉笔或喷漆 | 标注测量点和安装位置 |

四、实测实操：四步搞定冷库测量

步：外部轮廓测量

先从冷库外部开始，用卷尺或激光测距仪测量建筑物的长、宽、高。记得测量墙体的实际厚度，而不是表面距离。

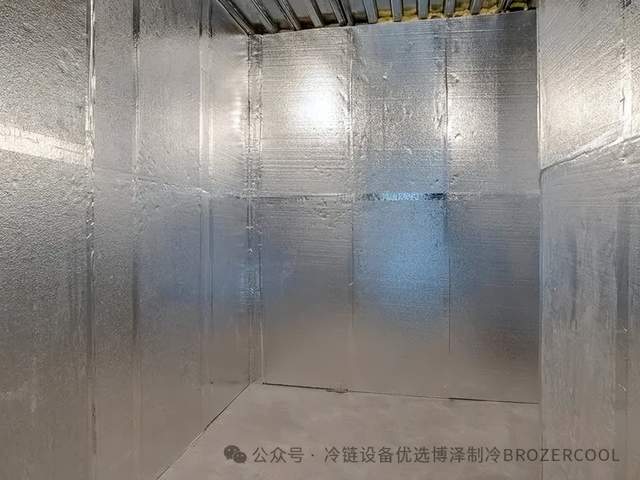

第二步：内部空间测量

进入冷库内部后，重点测量：

• 净空高度

• ：从地面到的真实可用空间

• 柱子和障碍物

• ：记录所有柱子、设备基础的位置和尺寸

• 地面标高

• ：不同区域的地面高差

第三步：设备安装区域预留

根据冷库用途和设备需求，预留好安装空间：

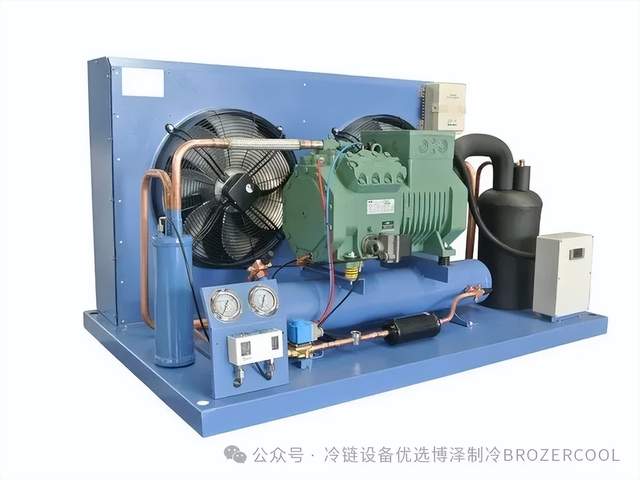

• 制冷机组

• ：通常需要较大的操作空间，方便维护和检修

• 货架区

• ：测量货架摆放的位置和间距，确保货物搬运方便

• 冷凝水排放

• ：预留排水管路的位置，避免积水

第四步：绘制测量图

将所有测量数据整理成图纸，标注关键尺寸和安装位置。图纸越详细，施工时越不容易出错。

五、避免测量误差的5个技巧

测量时稍有不慎，数据就可能失准。以下是老师傅总结的避坑经验：

1. 多次测量取平均值

2. ：单次测量可能受环境影响，多次测量能提高准确性

3. 注意单位转换

4. ：中西方单位别搞混，建议统一用米

5. 团队合作

6. ：一个人测量容易累，多两个人配合效率更高

7. 记录详细

8. ：测量数据要写清楚，附上照片或标记图

9. 留出余量

10. ：保温层厚度、设备检修空间都要考虑进去

总结

冷库现场尺寸测量看似简单，实则是个技术活。测量数据准了，后续施工才能顺顺利利。记住，多测量几次、多留心细节，才能避免踩坑。

如果自己没经验，找专业团队帮忙更省心。毕竟冷库建设是个长期投资，前期多花点心思，后面才能少操心。
