室内装配式冷库建设规范！6大标准要点必须达标

在冷链物流快速发展的今天，装配式冷库凭借其安装便捷、保温性能优异、可灵活搬迁等优势，已成为食品、医药、化工等行业的首选冷链设施。然而，冷库建设质量直接关系到货物存储安全与运营成本，严格遵循建设标准规范至关重要。

本文将从六大核心维度，全面解析室内装配式冷库的建设标准与验收要点，为您打造安全、高效、节能的冷链系统。

一、基础条件建设标准

冷库建设的基础条件是确保后续稳定运行的前提，以下六方面必须严格把控：

1.1 层高与空间要求

• 室内净高

• ：应高出库顶板上表面至少0.5米

• 机组置于库顶

• ：房间净高应高出库顶板上表面1.8米以上

• 操作空间

• ：设备周围预留至少0.8-1.2米检修空间

• 通道宽度

• ：主通道宽≥3米，转弯半径≥1.8米

1.2 结构承重要求

• 地面承重

• ：重型堆放区≥5kN/㎡，混凝土厚度≥15cm

• 轨道承重

• ：预冷排酸区轨道承重≥50kg/米

• 梁位设计

• ：顶板跨度超过4米时需做加强处理

• 地基要求

• ：平整坚实，无裂缝、沉降现象

1.3 供电系统标准

• 电源配置

• ：三相五线制，电压波动范围±10%

• 接地要求

• ：接地电阻≤4Ω，保护装置动作灵敏

• 线路敷设

• ：穿管保护，标识清晰，防火密封

• 备用电源

• ：重要冷库建议配置发电机组或UPS

1.4 排水系统规范

• 排水管径

• ：≥100mm，坡度1‰-2‰

• 排水位置

• ：冷冻库冷凝水排放管必须设在冷库外

• 防冻措施

• ：低温库地面下配置电热防冻装置

• 防污染

• ：各管道系统明确标识，防止交叉污染

1.5 通风与环境

• 自然通风

• ：通风管两端直通，坡向室外，管径宜用250-300mm

• 机械通风

• ：管内风速均匀，不宜小于1m/s

• 环境要求

• ：远离火源、易燃易爆品，通风良好

• 防护措施

• ：室外机组需做防雨、防晒、防雪防护

二、库体结构建设标准

库体结构是冷库保温的核心，直接决定能耗水平与使用寿命。

2.1 聚氨酯保温板要求

| 项目 | 标准要求 |

|------|---------|

| 材料类型 | 阻燃型聚氨酯发泡，双面彩钢板复合 |

| 阻燃等级 | 不低于B1级 |

| 导热系数 | ≤0.024W/(m·K) |

| 板材厚度 | 0~5℃库≥100mm，-18℃库≥120mm，-25℃库≥150mm |

| 厚度误差 | ±5mm以内 |

| 环保要求 | 无氯氟碳化合物，符合环保标准 |

2.2 拼缝密封工艺

• 拼接缝隙

• ：≤1.5mm，所有接缝涂连续均匀密封胶

• 密封材料

• ：采用玻璃胶或聚氨酯发泡剂，无毒无异味

• 现场发泡

• ：两块隔热板保温材料紧密相贴，密封胶布贴匀

• 密封胶条

• ：接缝尺寸≤3mm，确保严实密封

2.3 防潮层施工标准

• 隔汽层

• ：采用聚乙烯薄膜或沥青卷材，搭接宽度≥100mm

• 墙面防潮

• ：从地面向上延伸至少300mm

• 节点处理

• ：穿墙管道、阴阳角等节点做加强防水处理

• 完整性

• ：防潮层连续完整，无破损、空鼓现象

2.4 地面保温系统

• 保温层厚度

• ：≥100mm，低温库需加厚

• 防冻胀处理

• ：≤-18℃库需铺设挤塑板+钢筋混凝土

• 地面加热

• ：低温库（库温＜-5℃）配置电热防冻装置

• 表面处理

• ：环氧自流平，坡度1‰-2‰，排水顺畅

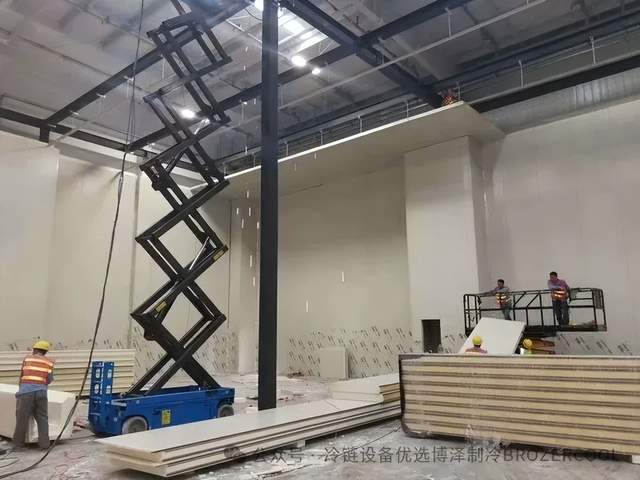

三、库体安装规范要点

3.1 库板安装精度

• 垂直度

• ：每米偏差≤2mm，整体偏差≤10mm

• 水平度

• ：底板水平度偏差≤3mm/米

• 固定方式

• ：专用连接件固定，螺栓拧紧做防腐处理

• 加强措施

• ：库板长度或高度大于4.2米时，采用加强角钢加固

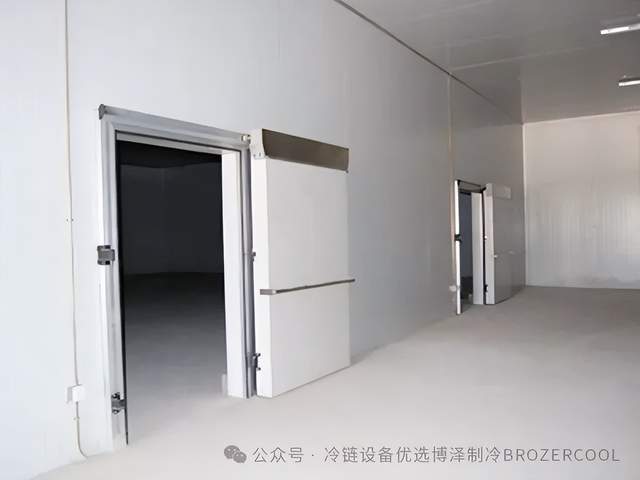

3.2 冷库门安装标准

| 项目 | 技术要求 |

|------|---------|

| 门体厚度 | 与库板相同，门框结构无冷桥 |

| 密封性能 | 门缝间隙≤2mm，关闭后无透光 |

| 加热装置 | 低温库门框埋设防冻电加热丝 |

| 安全装置 | 门锁带安全脱锁功能，应急逃生装置灵敏 |

| 开启角度 | ≥90度，开关灵活轻便 |

| 防护措施 | 门底装耐磨密封垫，外部设防撞装置 |

3.3 防冷桥关键措施

• 吊点结构

• ：采用低导热系数材料，孔洞密封处理

• 管道穿墙

• ：管道穿保温层时，内外侧保温长度均≥1.5m

• 连接处

• ：墙板与地面交接处采用高密度硬质材料

• 紧固件

• ：金属连接件做隔热处理，防止热传导

四、制冷设备安装标准

制冷系统是冷库的"心脏"，安装质量直接影响制冷效果与使用寿命。

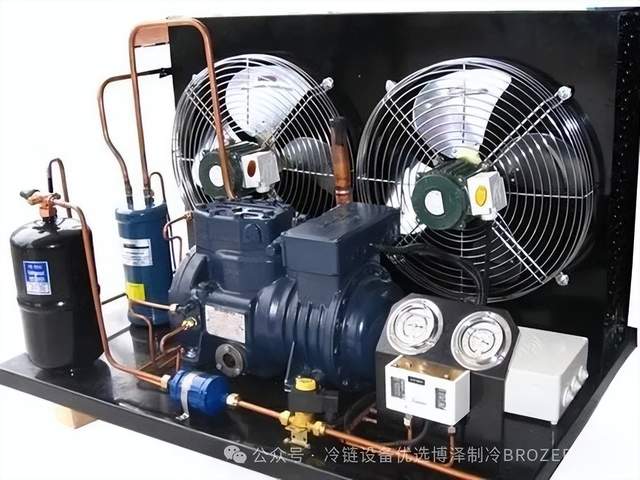

4.1 机组布置规范

• 基础要求

• ：混凝土独立基础，强度≥C20，高出地面100-200mm

• 减震措施

• ：基础与机组之间铺设橡胶或弹簧减震垫

• 固定方式

• ：地脚螺栓固定，防松处理，水平度偏差≤0.1mm/m

• 空间布局

• ：冷凝器与墙体/其他设备间距≥1.5m，保证通风换热

4.2 制冷管路安装

• 管材选择

• ：专用铜管或无缝钢管，低温库用加厚保温铜管

• 焊接工艺

• ：铜管采用氩弧焊，钢管采用电焊，焊缝饱满无砂眼

• 管路坡度

• ：制冷管坡向蒸发器，回气管坡向压缩机，坡度≥0.3%

• 走向原则

• ：横平竖直，减少弯头变径，弯头角度≥90°

4.3 保温与防潮处理

| 冷库温度 | 保温层厚度要求 |

|---------|--------------|

| 0~5℃ | ≥20mm |

| -18~0℃ | ≥30mm |

| ≤-25℃ | ≥40mm |

• 保温材料

• ：内层闭孔保温管（聚氨酯/橡塑），外层铝箔/防水布

• 接缝处理

• ：无缝拼接，接头处用保温胶带缠绕密封

• 阀门配件

• ：所有阀门、接头全部保温，防止结露结霜

4.4 电气安全措施

• 配电箱

• ：防护等级符合要求，布线规范，标识清晰

• 接地保护

• ：接地电阻≤4Ω，漏电保护装置灵敏可靠

• 防爆要求

• ：特殊场所需符合防爆电气标准

• 应急照明

• ：亮度≥200lux，续航≥30分钟

五、低温库特殊建设要求

低温库（-18℃及以下）由于温度更低，建设标准更为严格。

5.1 结构加强措施

• 地面防冻

• ：采用自然通风、机械通风或加热管防冻系统

• 架空设计

• ：架空层净高不宜小于1m，进出风口设格栅

• 加热系统

• ：供液温度不宜高于10℃，管内液体流速不宜小于0.25m/s

• 温度监测

• ：加热层设置温度监测装置，测点不少于2处

5.2 密封性能升级

• 压力平衡

• ：配置压力平衡装置，防止温度骤变产生压差

• 门体加热

• ：门框加热丝一备一用，24V以下安全电压

• 气密性

• ：库体整体气密性测试，压力降符合标准要求

• 变形控制

• ：温度变化引起的库体变形在允许范围内

5.3 安全设施强化

• 逃生装置

• ：100㎡以上冷库≥2个应急出口，库门逃生装置灵敏

• 报警系统

• ：超温、缺相、过载报警，声光联动

• 应急照明

• ：独立应急电源，持续照明时间≥30分钟

• 监控系统

• ：温湿度实时监测，数据可追溯72小时以上

六、调试验收核心标准

冷库安装完成后，必须经过严格的调试验收程序。

6.1 气密性与真空试验

| 试验项目 | 验收标准 |

|---------|---------|

| 气密性试验 | 充干燥氮气至设计压力，保压24小时，压力降≤0.01MPa |

| 真空试验 | 真空度≤50Pa，保压24小时，真空度无回升 |

| 检漏方法 | 肥皂水检查所有管路、阀门、接头，无气泡 |

6.2 制冷系统试运行

• 连续运行

• ：72小时无故障，各参数稳定在设计范围内

• 降温速度

• ：100-1000㎡空库降至0℃≤3小时

• 温度均匀性

• ：库内温差≤2℃

• 运行参数

• ：蒸发温度、冷凝温度、吸排气压力符合设计值

6.3 保温密封性能验收

• 温度回升

• ：关闭系统，保鲜库每小时升温≤0.5℃，冷冻库≤0.3℃

• 漏冷检查

• ：库板拼接处、门封条、穿墙管道无结霜结露

• 外观检查

• ：保温层无脱层、破损，密封胶连续均匀

6.4 资料与实操验收

• 资料完整性

• ：设计图纸、设备合格证、安装调试记录、隐蔽工程验收单

• 人员培训

• ：操作人员熟练掌握开关机、参数调整、日常维护

• 质保协议

• ：明确质保范围、期限及售后响应时效

• 签署报告

• ：验收合格后签署正式验收报告

冷库建设规范检查清单

| 检查项目 | 标准要求 | 检查结果 | 备注 |

|---------|---------|---------|------|

| 基础条件 | | | |

| □ 室内净高 | 高出库顶板≥0.5m | □合格 □不合格 | |

| □ 地面承重 | ≥5kN/㎡ | □合格 □不合格 | |

| □ 接地电阻 | ≤4Ω | □合格 □不合格 | |

| □ 排水管径 | ≥100mm | □合格 □不合格 | |

| 库体结构 | | | |

| □ 保温板厚度 | 符合温度要求 | □合格 □不合格 | |

| □ 拼接缝隙 | ≤1.5mm | □合格 □不合格 | |

| □ 库板垂直度 | 每米≤2mm | □合格 □不合格 | |

| □ 门缝间隙 | ≤2mm | □合格 □不合格 | |

| 设备安装 | | | |

| □ 机组水平度 | ≤0.1mm/m | □合格 □不合格 | |

| □ 管路坡度 | ≥0.3% | □合格 □不合格 | |

| □ 保温层厚度 | 符合温度要求 | □合格 □不合格 | |

| 调试验收 | | | |

| □ 气密性保压 | 24h压降≤0.01MPa | □合格 □不合格 | |

| □ 连续试运行 | 72h无故障 | □合格 □不合格 | |

| □ 库内温差 | ≤2℃ | □合格 □不合格 | |

结语

室内装配式冷库建设是一项系统性工程，从基础条件到库体结构，从设备安装到调试验收，每一个环节都必须严格遵循国家标准规范。只有严把质量关，才能确保冷库长期安全、高效、节能运行。

建议业主选择具有专业资质和丰富经验的制冷工程公司合作，从设计、施工到售后全程把控，打造符合自身需求的优质冷链设施。

专业推荐

浙江博泽制冷科技有限公司，深耕制冷行业十六载，集研发、生产、销售、服务于一体，主营冷库制冷机组、工业冷水机等，产品覆盖食品冷链、医药仓储等领域，提供冷库设计安装一站式服务，技术实力雄厚，品质可靠值得信赖。

本文依据《冷库设计标准》GB50072、《冷库施工及验收标准》GB51440等国家标准编写，仅供参考，具体项目请结合实际情况并咨询专业人士。
